Pompe Péristaltique Aspen Standard 6,25 L/h ASP-STAND

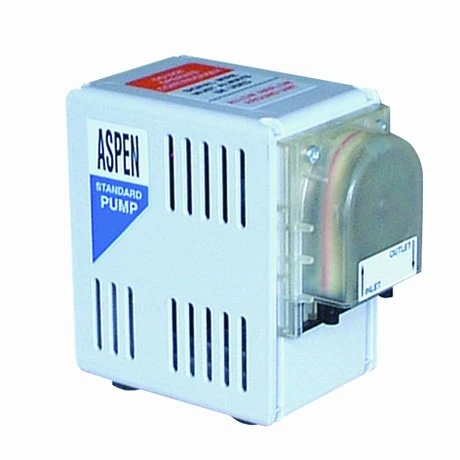

Pompe péristaltique Aspen Standard 6,25 l/h



Ne nécessite aucun flotteur, aucune sonde

La pompe Aspen Standard est mise en fonctionnement grâce au contact du compresseur.

La pompe Aspen Standard est parfaite pour aspirer les condensats propres ou chargés d’un climatiseur. La pompe est conçue pour fonctionner en continu lorsque le climatiseur est en mode froid.

La pompe est mise en marche grâce au contact du compresseur. Lorsque le compresseur s’arrête, une temporisation de trois minutes maintient la pompe en fonctionnement. Cette temporisation garantit la vidange de récupération des condensats (en cas de dégivrage par exemple).

Les galets qui compriment le tuyau de la pompe rendent la pompe non passante, lors de l’arrêt de la pompe, aucun retour de condensats n’est possible. Les galets de la pompe font office de clapet anti-retour.

La pompe peut être montée au dessus du bac à condensats car elle estauto-amorçante à 5 mètres MCE ! Elle est capable de pomper 6,25 litres / heure avec une hauteur de refoulement 12 mètres MCE.

La pompe est conçue pour s’adapter dans les faux-plafonds ou / et aspirer les condensats provenant de climatiseurs muraux, lorsqu’une évacuation par gravité serait peu esthétique. Elle peut aussi être utilisée sur des cassettes équipées d’une pompe de relevage interne de faible puissance.

La pompe est de type péristaltique rotatif. Elle est donc très silencieuse, extrêmement fiable et capable de fonctionner à sec sans risque d’avarie ni de bruit gênant. Contrairement aux pompes à pistons oscillants, elle n’est pas sensible aux particules véhiculées par l’eau et ne comporte aucun capteur mécanique susceptible de défaillance !

La pompe Standard est équipée d’une prise électrique type informatique, cette prise rend l’installation et la maintenance de la Standard encore plus simple.



Caractéristiques techniques

• Fonctionne sur signal de refroidissement entre 150 et 240 V
• Auto-amorçage : 5 mètres MCE
• Hauteur de refoulement de 12 mètres MCE
• Débit d’eau: 6,25 litres / heure
• Temporisation de 3 minutes
• Pas de retour par siphon
• Fonctionnement silencieux, même à sec
• S’adapte dans les faux-plafonds les plus étroits
• Pompe des eaux claires ou contaminées par des fibres et de l’air
• La pompe est dotée d’un commutateur de test manuel
• Caractéristiques électriques : 0,2 A, 240 V Mono, 50/60 Hz
• Plastique résistant au feu
• Aspiration et refoulement : 6 mm
• Code article : 157AS00001

DIMENSIONS



Conseils de maintenance

Inspecter régulièrement le côté refoulement de la pompe et remplacer le tuyau de la pompe annuellement, ou plus fréquemment selon les besoins.

Pour retirer le tuyau de la pompe, s’assurer que l’ensemble galets est vertical.

Dévisser le capot transparent et installer le tube de rechange. En ajoutant une légère pellicule de graisse au silicone, on remontera le couvercle plus facilement, tout en réduisant les risques de bruit.

Tout ceci en moins de 3 minutes !

Toujours ramener le commutateur de test sur RUN après l’inspection.



connexions électriques



Rappel d’installation

Il suffit de raccorder l’aspiration de la pompe au bac de condensats (à l’aide du tube cristal fourni à cet effet), de raccorder la pompe à l’alimentation électrique en 240V et le contact compresseur au compresseur.

IMPORTANT: Le contact compresseur de la pompe doit être uniquement connecté au contact compresseur, il faut s’assurer que la pompe s’arrête en mode chauffage.

Cette pompe est conçue pour être posée de niveau sur son support équerre (sur le nouveau support fourni). Il faut toujours prévoir un espace suffisant autour de la pompe pour assurer une bonne ventilation. Veuillez éviter tout coude ou pincement des tuyauteries. On utilisera des tubes cristal en diamètre 6 x 9. Fixez les tuyaux à l’aspiration et au refoulement de la pompe avec des serre-câbles.

Toutes les pompes péristaltiques (Standard, Universal, MK4 et Mechanical) sont équipées d’un support de fixation mural en équerre. Ce support simplifie les opérations de maintenance sur la pompe.



Manuel d’installation :
