Manifold numérique sans-fil avec sondes de température

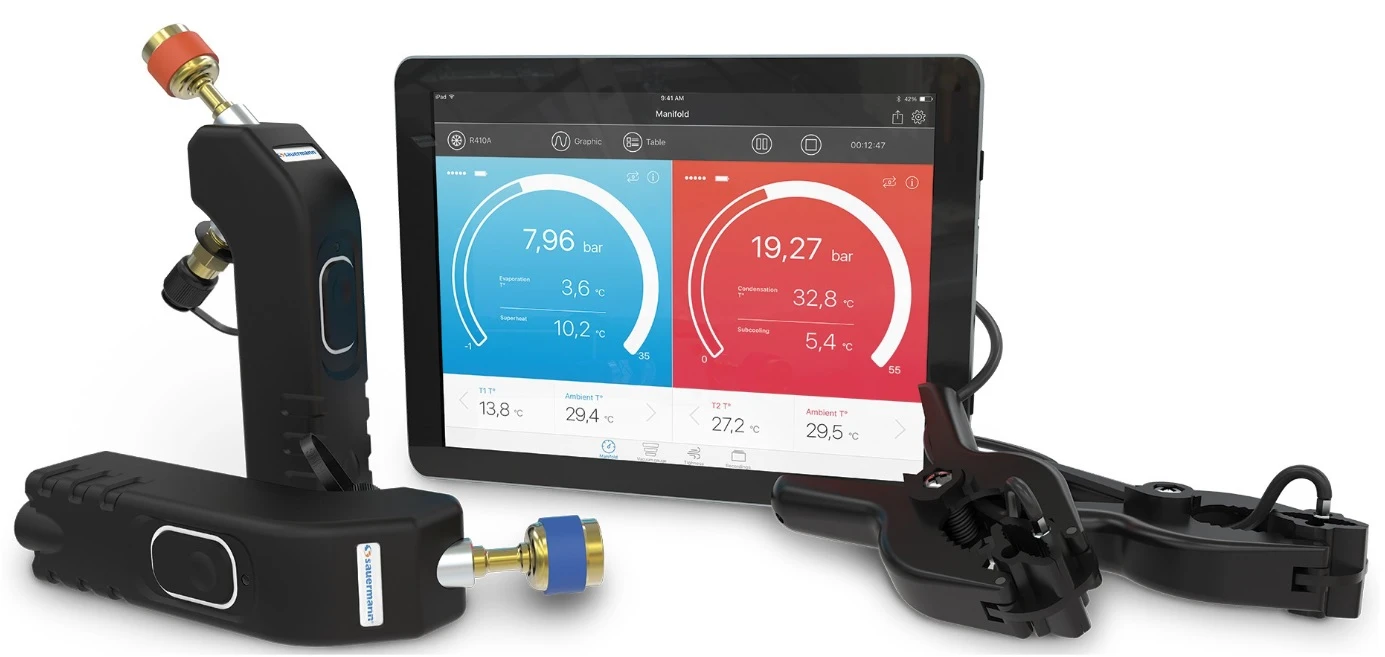

Sauermann Si-RM3 : Manifold frigoriste sans fil composé de deux sondes de pression et deux sondes de température. Sondes manifold sans fil, double valves.

Note : le kit est livré sans tablette.



DESCRIPTION DE L’APPAREIL

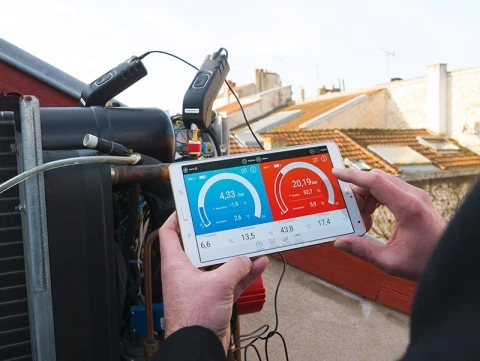

Sondes manifold intelligentes permettant la mesure sans fil des paramètres pression/température d’une installation frigorifique.

● Design permettant un branchement simple sur les installations

● Système à double valves permettant la mesure ET le chargement/déchargement de gaz frigorigènes
● Valve Schrader® intégrée pour un chargement facile du gaz frigorigène
● Gamme de mesure jusqu’à 60 bar
● Réduit l’utilisation de flexibles encombrants au minimum
● Surmoulé pour une bonne prise en main et protection

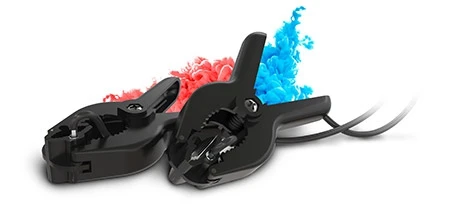

● Deux pinces de température
● Bluetooth® 4.2 faible consommation et longue portée



CARACTÉRISTIQUES DE L’APPLICATION SI-MANIFOLD



Caractéristiques générales
● Interface claire pour une lecture facile en toutes conditions
● Visualisations : jauge, tableau, graphique
● Création de rapports de mesure avec possibilité d’ajouter des images
● Exportation du rapport en formats PDF, CSV et XML
● Enregistrement des données
● Fonction chronomètre
● Application gratuite pour appareils iOS et Android
● Versions minimales requises : Android 4.4, IOS 8.0, Bluetooth® 4.0



Caractéristiques Manifold
● Calcul en temps réel de surchauffe ou sous-refroidissement
● Configuration de valeurs cibles de surchauffe/sousrefroidissement
● Fonctions chauffage et refroidissement
● 126 gaz réfrigérants avec liste de favoris



Caractéristiques Vacuomètre
● Fonction mesure du vide
● Configuration de valeur cible de vide
● Température de vapeur d’eau



BOÎTIER
Poids : 560 g
Commande : 1 bouton On/Off
Matière : Sondes de pression : ABS – PC et élastomère thermoplastique
Pinces de températures : polyamide 6.6
Alimentation : 3 piles alcalines AAA 1.5 V
Protection : IP 54





CARACTÉRISTIQUES TECHNIQUES

Pression
Valves de mesure de pression 2 valves
Gamme de mesure De -1 à 60 bar
Exactitude en pression* ±0.5 % de la pleine échelle
Unités disponibles psi, MPa, kPa, bar, foot of head
Résolution 0.1 psi, 0.001 MPa, 1 kPa, 0.01 bar, 1 foot of head
Surcharge 65 bar
Pression d’éclatement 150 bar
Température d’utilisation (poignée) De -20 à 50 °C
Température de stockage (poignée) De -20 à 60 °C



Température
Nombre de sondes 2 sondes à pince
Capteurs de température Capteurs CTN haute précision
Gamme de température du capteur** De -40 à 150 °C
Exactitude en température* ±1.3 °C***
Température d’utilisation maximum Mâchoires : 150 °C / Câble : 105 °C / Poignée : 90 °C
Unités disponible °C, °F, K
Résolution 0.1 °C, 0.1 °F, 0.1 K
Diamètre des conduits De 6 à 42 mm
Câble Longueur 2 m avec connecteur Jack renforcé
3 points, Ø 3.2mm, matière PVC, température max. 105 °C
Température d’utilisation De -20 à 50 °C
Température de stockage De -20 à 60 °C



Appareil
Conditions environnementales d’utilisation
Hygrométrie : en condition de non-condensation (< 80 % HR)
Altitude maximum : 2000 m
Gaz non corrosifs et non combustibles
Autonomie 250 h (pour une mesure toutes les secondes à 20 °C)
Bluetooth® Bluetooth® 4.2 Classe 1
Portée Bluetooth® Jusqu’à 30 m (en fonction de la force du signal de la tablette ou du smartphone)
Surchauffe et sous-refroidissement Automatiquement calculés par l’application Manifold
Base de données des gaz frigorigènes
126 gaz frigorigènes. Produits mesurables : CFC, HFC, HCFC, N, CO2, H20
(la liste complète est disponible dans la notice d’utilisation)
Connexions À l’installation : ¼’’ FFL femelle avec dépresseur Schrader®
Au flexible : ¼’’ MFL mâle avec valve Schrader®
Directives européennes 2011/65/UE RoHS II ; 2012/19/UE DEEE ; 2014/30/UE CEM ; 2014/53/UE RED



* Les exactitudes présentées dans ce document sont établies dans des conditions de laboratoires. Elles seront maintenues sous réserve d’appliquer les compensations d’étalonnage ou de se ramener a des
conditions identiques.
** La température concerne uniquement la plage d’utilisation des capteurs, ne pas soumettre la poignée ni les câbles à des températures supérieures à ce qui est préconisé dans les caractéristiques
techniques.
*** Les exactitudes en température sont données pour la gamme de mesure de -20 à 80 °C.



KIT DE LIVRAISON
● 2 sondes de pression. Ref: Si-RM1
● 2 sondes de température. Ref: Si-RM2
● Certificat d’ajustage
● Notice d’utilisation simplifiée
● 6 piles AAA
● Bagues élastomère
● Étui souple. Ref : Si-RM4



ENTRETIEN
Un nettoyage est possible avec de l’alcool isopropylique.



GARANTIE
Les appareils bénéficient d’une extension de garantie du fabricant d’un an. Voir les conditions sur warranty.sauermanngroup.com
