Kit Serto 3/4″ pour le raccordement des liaisons frigorifiques, branchement des tuyaux de cuivre de climatisation



3/4″ SAE, pour tuyau de 19,05 mm



Convient pour tuyau de 19.05 mm de diamètre extérieur et épaisseur du cuivre de 1 mm



Notice / instructions de montage





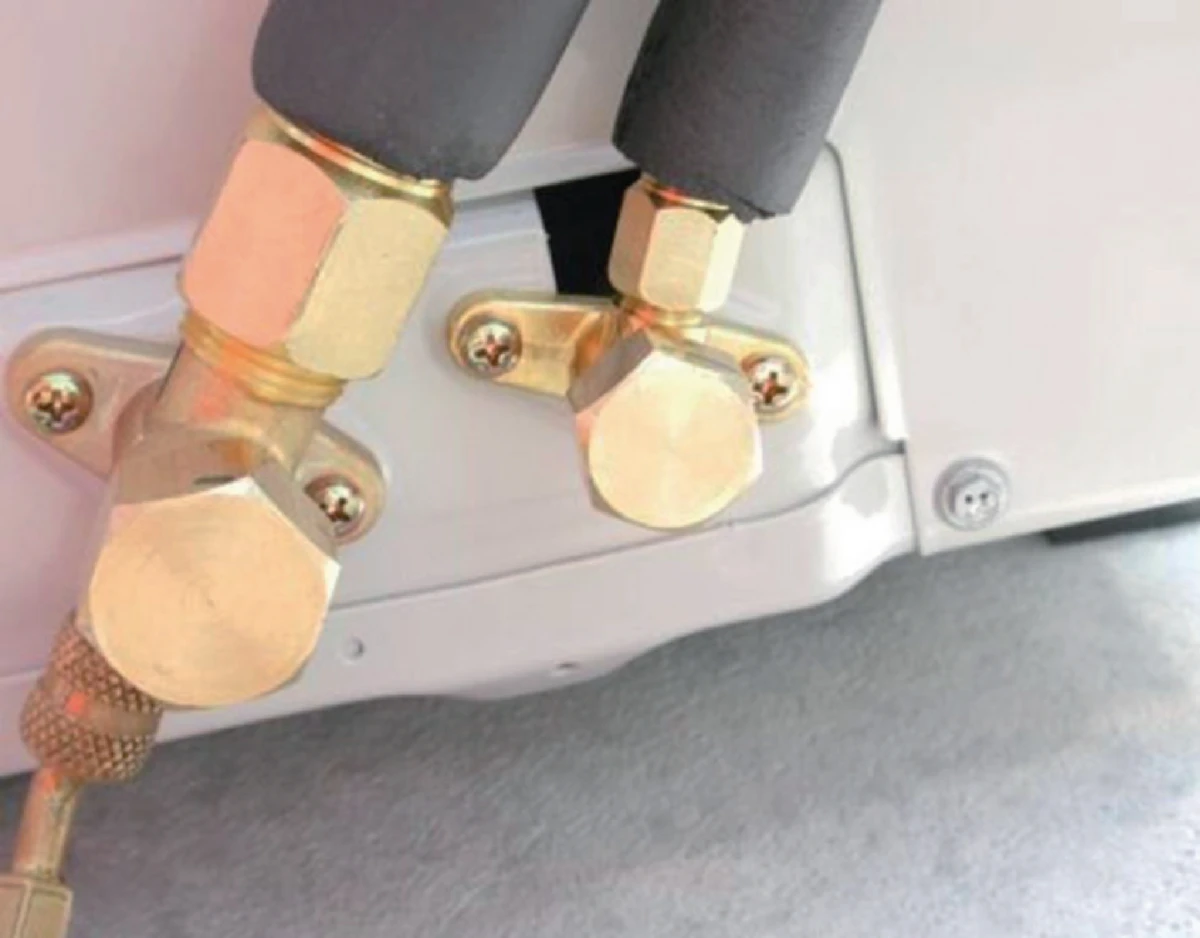

Kit Serto : écrou de raccordement auto étanche pour liaisons frigorifiques



Raccords frigorifiques à bague sans dudgeon : plusieurs tailles disponibles pour le branchement des tuyaux de cuivre du climatiseur et pompe à chaleur sans avoir besoin d’outils spécifiques.

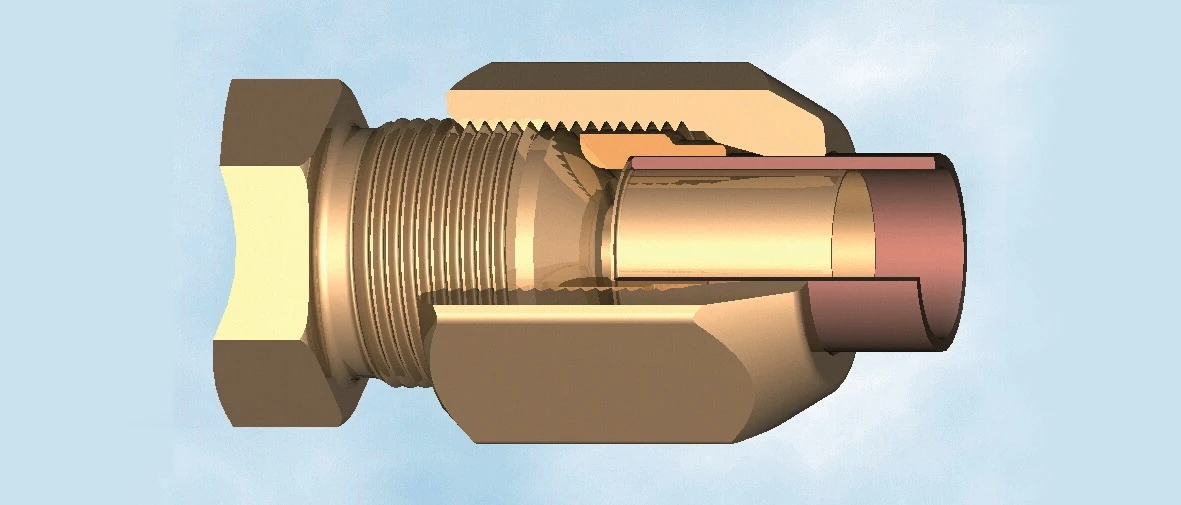

L’étanchéité sur le cône Flare est assurée par un joint à lèvre, partie intégrante de la bague.

Pratique ! Evite la réalisation d’un dudgeon et assure une étanchéité parfaite.

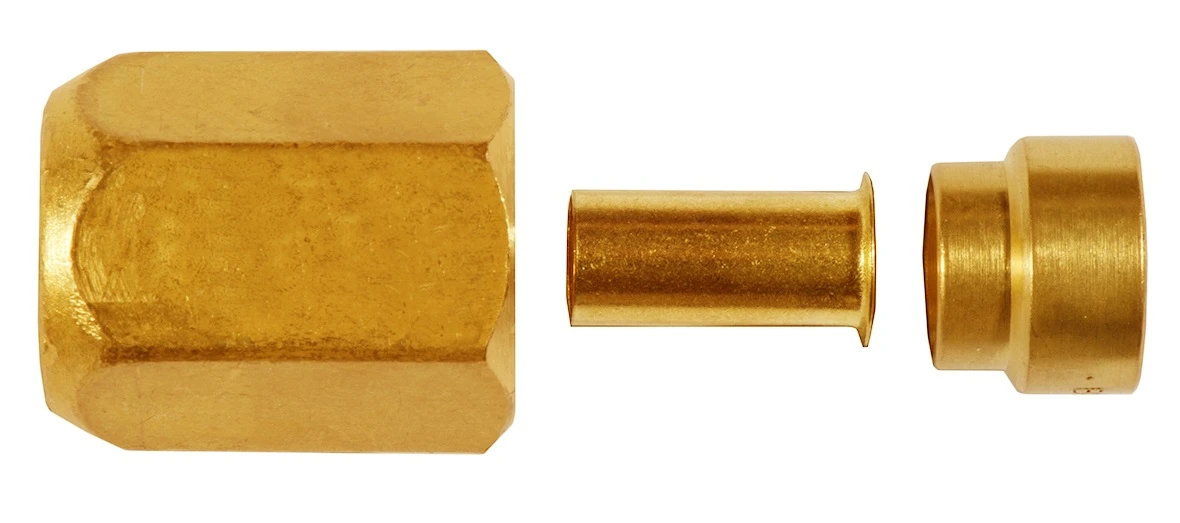

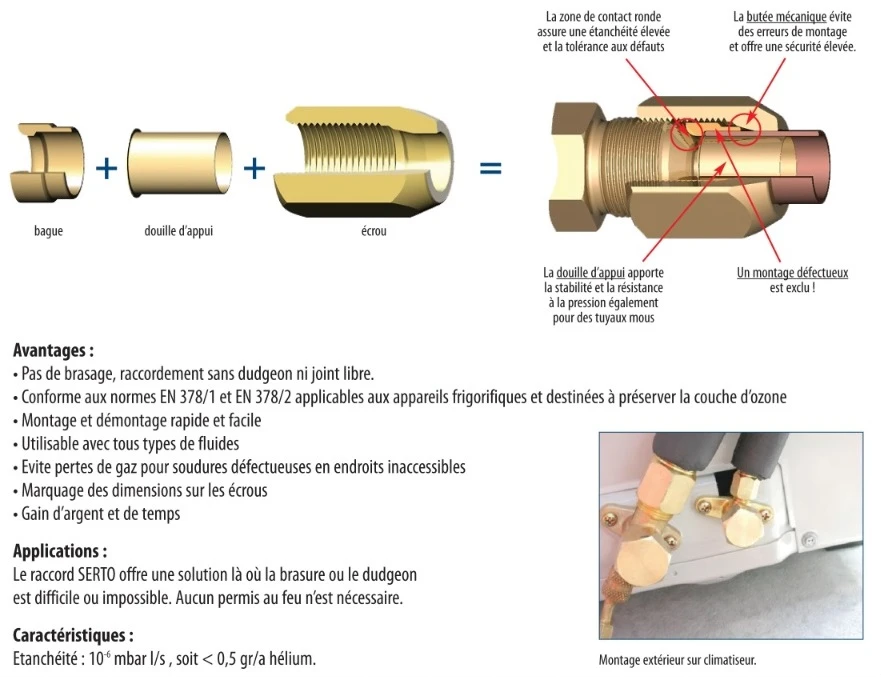

Composition du kit : Raccord à bague spécifique SAE constitué d’un écrou de raccordement, d’une bague de compression et d’une douille d’appui en laiton.

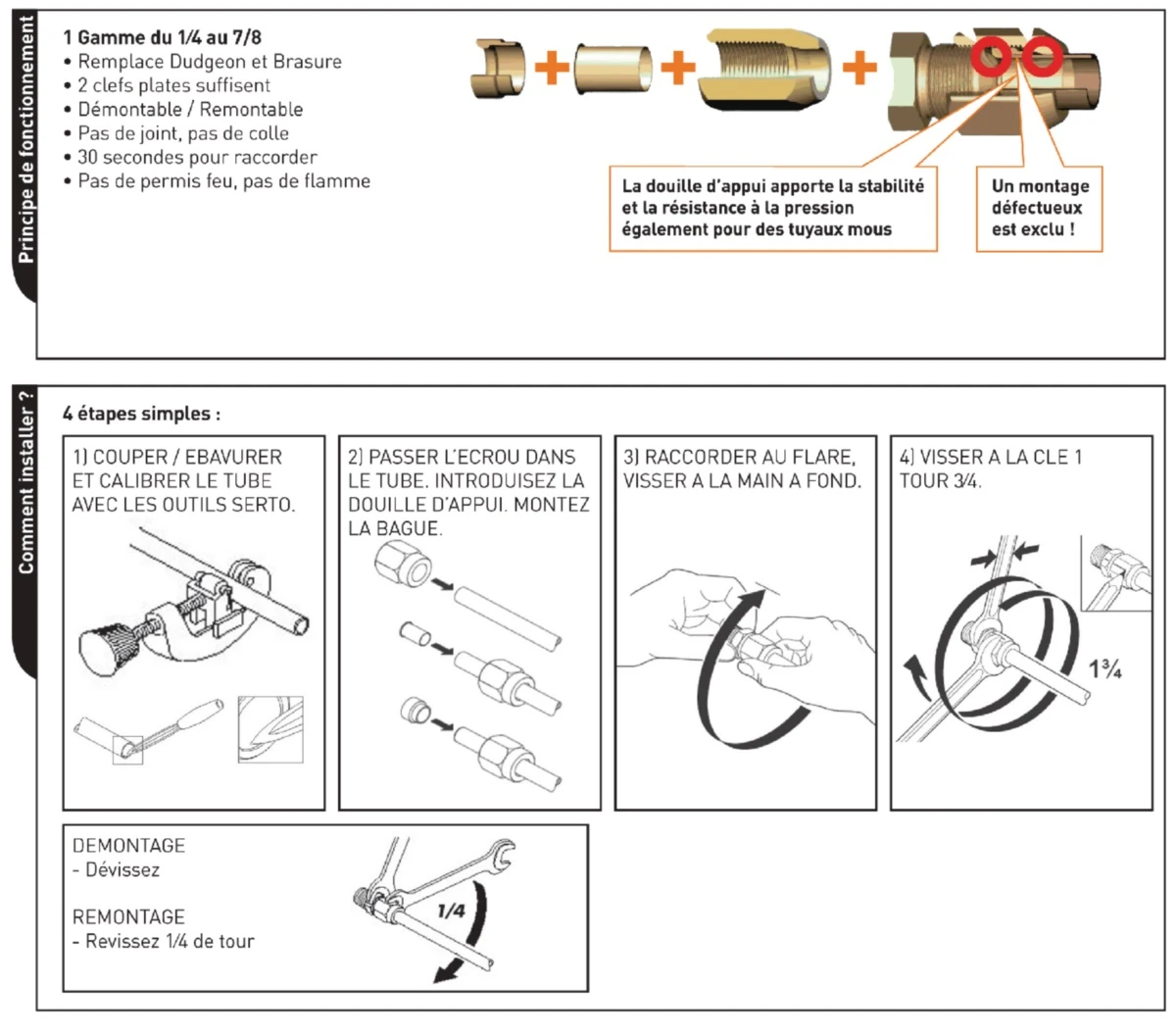

Votre tuyau de cuivre fait 12,7 mm de diamètre ? C’est du 1/2″. Il va falloir raccorder ce tuyau sur un raccord fileté mâle d’environ 19 mm. Il vous faut le Serto 1/2″ référence 1256



Votre tuyau de cuivre fait 15,88 mm de diamètre ? C’est du 5/8″. Il va falloir raccorder ce tuyau sur un raccord fileté mâle d’environ 22 mm. Il vous faut le Serto 5/8″ référence 1258



Votre tuyau de cuivre fait 19,05 mm de diamètre ? C’est du 3/4″. Il va falloir raccorder ce tuyau sur un raccord fileté mâle d’environ 26 mm. Il vous faut le Serto 3/4″ référence 1269



Votre tuyau de cuivre fait 22,22 mm de diamètre ? C’est du 7/8″. Il va falloir raccorder ce tuyau sur un raccord fileté mâle d’environ 32 mm. Il vous faut le Serto 7/8″ référence 1279







Généralités

– montage facile et rapide
– compactes dimensions
– raccord attesté CETIM, conformité avec les normes et recommandations de l’industrie de la réfrigération
– ne nécessite ni raccord soudé ni collerette



Application

Développé pour l’industrie de la réfrigération et de la climatisation. Raccordement direct sur le cône SAE.



Matériau

Laiton CuZn40Pb2 (CW 617N), la surface est décapée



Plage de température admissible

-40°C à +180°C



Vide

Jusqu’à 10-⁴mbar, plus poussé possible



Tubes à utiliser

Tubes en matière plastique et tous les tubes en cuivre sans soudure (selon EN 12449/1057) avec surface propre et lisse. Le diamètre extérieur doit être situé dans une tolérance de ± 0,1 mm. Voir chapitre tubes et tuyaux. Autres matériaux sur demande.



Kit SERTO 1/4″ (Pression maximale 100 bar) Réf 1252
Kit SERTO 3/8  » (Pression maximale 64 bar) Réf 1254
Kit SERTO 1/2  » (Pression maximale 45 bar) Réf 1256
Kit SERTO 5/8  » (Pression maximale 45 bar) Réf 1258
Kit SERTO 3/4  » (Pression maximale 45 bar) Réf 1269
Kit SERTO 7/8  » (Pression maximale 45 bar) Réf 1279
